mouse MB-B505H-S1の充電しない症状のパソコン修理を行いました。
充電しないmouse MB-B505H-S1

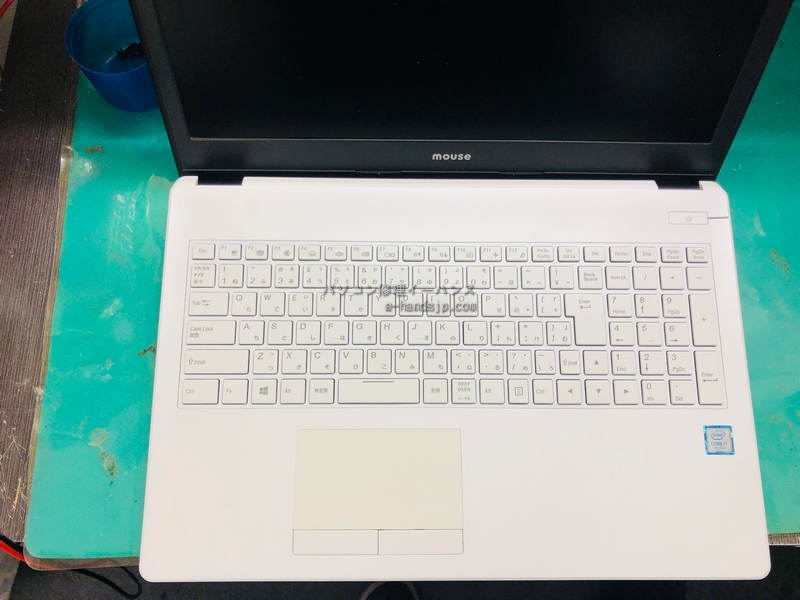

mouse MB-B505H-S1のノートパソコンです。充電したままパソコンを落下させてから「パソコンが充電しない」状態になったようです。
DCジャックの故障
充電が出来ないということですので、充電口のDCジャックを確認してみます。
DCジャックを確認したところ、DCジャック内部のピンが折れて無くなってしまっています。
![MB-B505H-S1の故障DCジャック](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137356_0.jpg)
MB-B505H-S1の分解
DCジャックを交換するためにパソコンを分解します。
![MB-B505H-S1キーボード取り外し](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137355_0.jpg)
このMB-B505H-S1のDCジャックは、マザーボード基板に直接ついているため、マザーボードまでバラバラに分解する必要があります。
![MB-B505H-S1分解](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137358_0.jpg)
ボトムケースも開きました。DCジャックを外すためマザーボードも外します。
![MB-B505H-S1マザーボード](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137360_0.jpg)
MB-B505H-S1のDCジャック交換
MB-B505H-S1のマザーボードを取り外しました。DCジャックを見てみると、やはり内部ピンが折れています。
![MB-B505H-S1のDCむき出し](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137361_0.jpg)
直接マザーボード基板についているDCジャックを外します。
![MB-B505H-S1のDCジャック](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137362_0.jpg)
DCジャック交換しました。
元通りに組立をし、充電が確認できれば修理完了です。
![MB-B505H-S1の充電](https://www.e-handsjp.com/blog/wp-content/uploads/2023/09/S__46137347_0.jpg)
